ECH2O土壤含水量监测系统

美国METER公司

ECH2O

产品概述 技术指标/包装规格 应用 配套产品 精彩视频 相关资料
详细描述:

ECH2O土壤水分传感器

ECH2O土壤含水量监测系统是由Em50系列数据采集器和Decagon的土壤水分传感器组合而成的检测系统。配置方式灵活多样,安装简单,使用方便。在全球广泛使用,即使在青藏高原等极端环境运行依然工作良好。

Em50/G是METER(原Decagon)公司推出的5通道数据采集器(含干电池供电和太阳能板+充电电池供电两种类型),是ECH2O土壤含水量监测系统的核心部件,可与任意型号的ECH2O系统传感器连接。将传感器插入5个通道的任一接口就可以直接使用,操作十分简便。Em50/G安装在用O型圈密封防雨的防护箱内,是野外长期监测的理想选择。电池型Em50的耗电量非常小,每分钟读取1个数据,电池可连续使用1年。利用ECH2O Utility软件可以设置日期、时间、测量间隔和数据收集等。

METER公司研制的土壤水分传感器,采用了新技术和耐用材料,测量精度高且经济实惠。该传感器可以对多处样地、不同土壤深度的水分含量进行长期连续监测。ECH2O 传感器通过测量土壤的介电常数来计算土壤体积含水量。它是此类传感器中对土壤盐度和温度效应敏感度相对较低的一种,而且耗电极少,从而更容易实现长期监测。同时,高分辨率使之能够精确测量每日甚至每小时的水分利用。

工作原理
      ECH2O传感器是一种电介质型传感器,通过测量传感器上电容的变化,从而测量插入介质的介电常数或电容率。另一种电介质型传感器TDR(时域反射仪),因其价格十分昂贵且相当复杂,大量使用受到限制。由于水的介电常数非常高,因此当土壤中的水分含量变化时,土壤的介电常数也随之发生相当大的变化。ECH2O传感器电路可以把温度变化对测定的影响减小到最低。

主要优点

  • 耐用材料制成,可长期埋设在样地中,准确监测土壤水分

  • 适于多种地理区域,测量不同深度

  • 系统价格和维护费用低廉

  • 通过测量土壤介电常数确定体积含水量

  • 70MHz测量频率,对土壤温度和盐度影响的敏感度低

  • 5节电池轻松用1年,省电降低长期监测费用

  • 分辨率高,可准确监测每天和每小时的含水量

  • 可实现土壤水分、温度和电导率的同步测量,提供关于土壤状况的诸多信息

  • 连接Em50G还可免费试用数据管理软件DataTrac3


选配指南

Em50系列数据采集器

5通道,耳机接口
存储量1M ,可记录36,000读数
5节5号电池(太阳能型使用镍氢可充电电池)
防紫外线防水包装盒
耐冲击IP-55
盒子尺寸:12.7×20.3×5.1cm

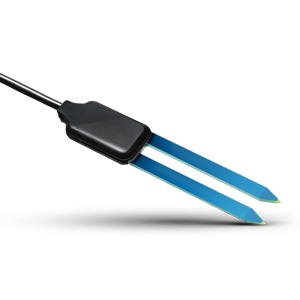

EC-5传感器

EC5

可以测量培养基和土壤的体积含水量(土壤湿度)。由于EC-5高频率特征,使得它大大降低了电导率(EC)和土壤质地对其读数的影响,这一特点适用于所有土壤类型;高测量频率还提高了传感器的准确度和量程。查看技术参数
5TM传感器
5TM

是ECH2O TM的升级产品,可用于测量培养基和土壤的介电常数、温度和体积含水量(土壤湿度)。查看技术参数
5TE传感器
土壤水分传感器

是ECH2O TE的升级产品,可同步测定体积含水量、温度、电导率(EC)。出厂时采用5点校准,确保其在各种土壤条件下正常工作。耐腐蚀,可以测定高盐度土壤,且具有电压调节功能,是一种智能化的传感器。查看技术参数
10HS传感器
土壤水分传感器

可测量较大体积内土壤的含水量,测量范围达到1100cm3。受土壤质地和电导率影响小。查看技术参数
MAS-1传感器
土壤水分传感器

是采用70 MHz 技术的电流传感器,提供标准的4-20mA电流输出,可接入到PLCs(可编程的逻辑控制器)或灌溉控制器。电缆线的长度可延伸到76.2 m以上。查看技术参数
GS3传感器
土壤水分传感器

GS3 水分传感器可以测量各种土壤及各种生长基的水分含量、电导率(EC)和温度,其细小的不锈钢钢针很容易插入各种介质进行测量,既可以用于野外土壤监测,也可用于其它各种环境。查看技术参数
GS1传感器
土壤水分传感器

测定体积含水量(VWC)是利用电容和频域技术来测量介质的介电常数的。选用70 MHz的频率,对介质的盐度和结构的影响最小,几乎可在任何土壤或无土基质中准确测定体积含水量。查看技术参数


数据管理软件

\      DataTrac 3专业监测数据处理软件,可以实时监控多个台站的数据信息,随时可以查看、调用数据,数据可随时下载为Excel、CSV等多种格式。

☆  查看数据实时趋势和相关性
☆ 调整数据范围,增减制定传感器的数据,更改关注的数据组合并以直观的图形显示。
☆ 使用DataTrac的生长工具来整合数据集并跟踪有意义的指标。例如:绘制饱和水汽压亏缺图,而不仅是显示温度和湿度。或跟踪蒸腾蒸散、生长度日、土壤有效含水量、土壤孔隙水电导率等。
☆ 使用“virtual sensor”功能,可以将某一个数采获取的数据与该样地其他所有数采共享。
☆ 可以从Em50G 或 Em50R 数采自动获取数据,并且所有手动/自动记录的数据均自动按年代组织呈现。
☆ 实时查看您的数据。Data Trac 3 每次启动或运行时均自动刷新数据。
☆ 给数据集添加备注。随时记录您的想法,提醒您在整理数据时考虑当时闪现的想法。
☆ 有效地指导您的团队。Data Trac 3’的图形化显示降低了解读土壤水分数据所需的专业程度,从而提高工作效率。
☆ Data Trac 3 帮您节省数据处理的时间,并帮你发现更多数据背后的价值。

\


ECH2O传感器是Decagon公司研制的土壤水分传感器,采用了新技术和耐用材料,测量精度高且价格低廉。该传感器可以对多处样地、不同土壤深度的水分含量进行长期连续监测。
ECH2O 传感器通过测量土壤的介电常数来计算土壤体积含水量。它是此类传感器中对土壤盐度和温度效应敏感度相对较低的一种,而且耗电极少,从而更容易实现长期监测。同时,高分辨率使之能够精确测量每日甚至每小时的水分利用。


主要优点
 耐用材料制成,可长期埋设在样地中,准确监测土壤水分
 适于多种地理区域,测量不同深度
 系统价格和维护费用低廉
 通过测量土壤介电常数确定体积含水量
 对土壤温度和盐度影响的敏感度低
 耗电少,降低长期监测费用
 分辨率高,可准确监测每天和每小时的含水量
 可实现土壤水分、温度和电导度的同步测量,提供关于土壤状况的诸多信息
