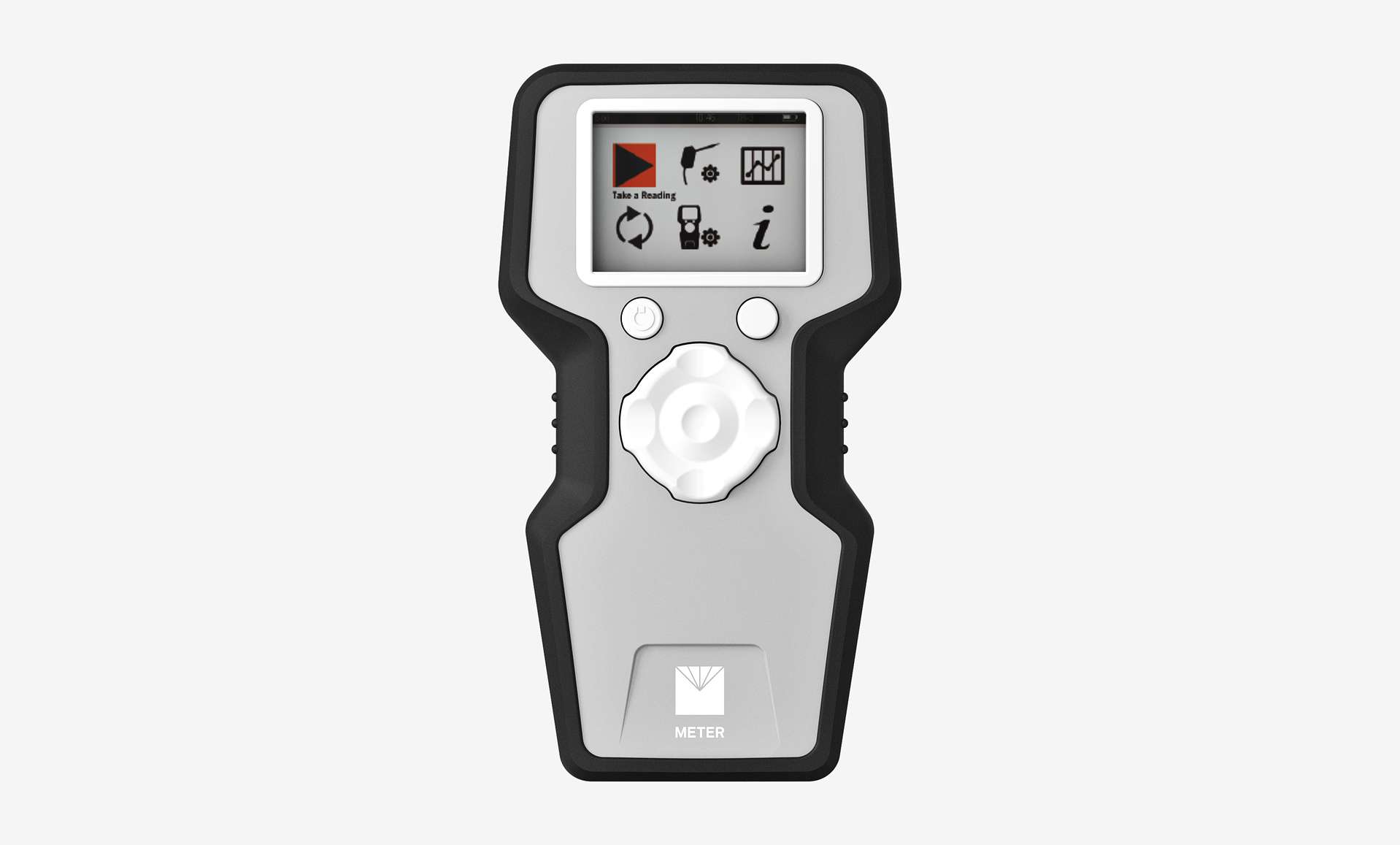

KD2 Pro热特性分析仪

美国METER公司

KD2 Pro

产品概述 技术指标 应用 配套产品 精彩视频 相关资料
详细描述:

KD2 Pro是Decagon公司新研制的高端热特性分析仪KD2 Pro 使用3种热特性传感器,测量热扩散率、比热、导热率和热阻率,用户可以选择自动模式以直接显示读数,或手动模式获取每个读数的原始数值,并利用电子数据表程序进行深层分析。

工作原理

KD2 Pro使用瞬时线形热源方法进行测量,通过监测样品中给定某一电压的线形探针的热耗散和温度,计算物质的热特性。一个测量周期包括平衡、加热和冷却时间。在加热和冷却期间以进行温度测量,然后使用非线性最小二乘程序对测量结果进行指数积分函数拟合。对测量期间样品温度变化进行线性校正,以使测量精度最优化。

应用领域

  • 能量平衡中土壤热通量研究

  • 埋藏电缆的热耗散研究

  •  地热设计

  • 火灾土地的土壤热流量研究

  • 有关物质水分和密度的热特性研究


主要优点

  • 样品的温度量程为-50~150℃

  • 多种数据存储和获取选择

  • 更大的数据存储容量

  • Smart型传感器,用户可保存自己的校准

  • 可进行液体测量



 RK-1 岩石热特性传感器套装(选配)

      RK-1 岩石热特性传感器套装是为KD2 Pro新增加的传感器,专为测量岩石、水泥等坚硬介质设计。是目前测量坚硬材质最好的传感器。
      RK-1采用与其他KD2Pro探针相同的技术,RK-1探针直径较大,恰好适合使用5/32英寸钻头钻取合适的导入孔,在孔内注入热耦合剂,插入探针即可测量。

产地与厂家:美国METER公司 (原Decagon)

主要优点
 样品的温度量程为-50~150℃
 多种数据存储和获取选择
 更大的数据存储容量
 Smart型传感器,用户可保存自己的校准
 可进行液体测量

技术指标

测量速度1,2,5和10 min,取决于测量类型数据存储4095个数据适用标准ASTM 标准 D5334-08和IEEE 标准 442-1981工作环境-50~150℃电源4节5号电池自动读数模式用户可收集自定义时间间隔无人值守数据类型超低功耗16位微控制器/ 24位模数转换器显示类型液晶显示(LCD)7.5×4 cm尺寸15.5×9.5×3.5 cm校准出厂前每个KD2 Pro均经校准并通过性能检验数据传输RS-232\\

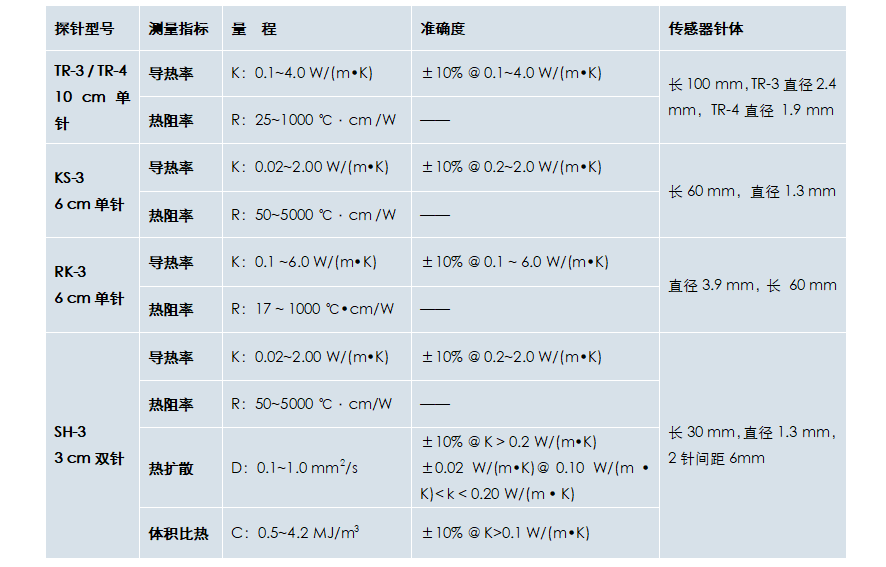

传感器

类型测量
时间
测量
指标
  准确度传感器针体电缆
长度

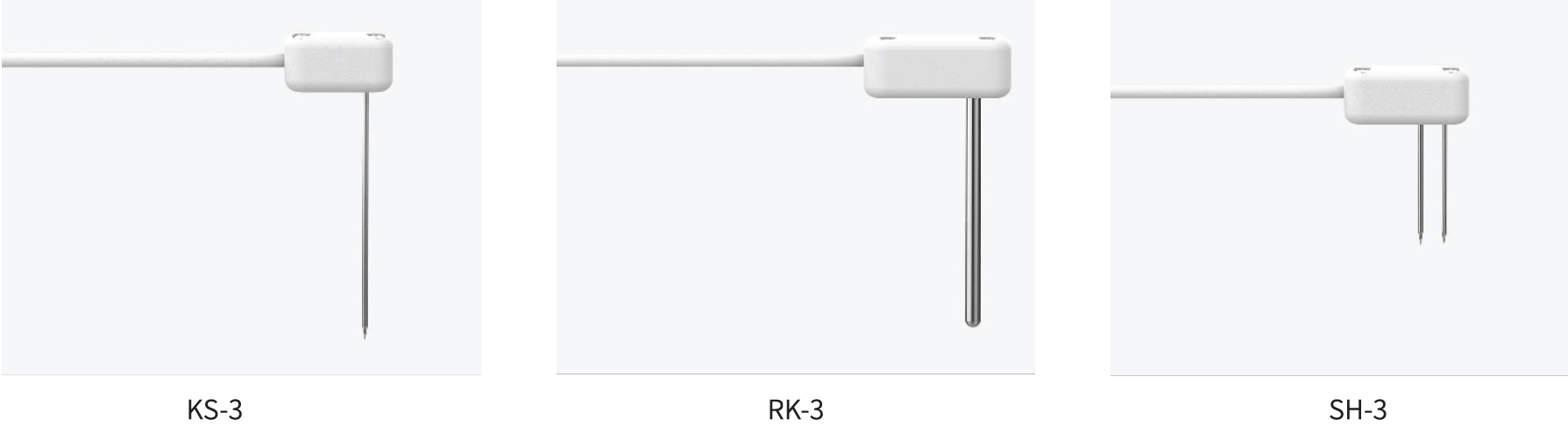

KS-1
\
60s热阻率R:50~5000 ℃·cm /W——不锈钢,长6cm,直径1.27 mm0.8 m
导热率K:0.02~2.0 W/(m•K)±0.01@0.02~0.2 W/(m•K)
±5% @ 0.2~2 W/(m•K)

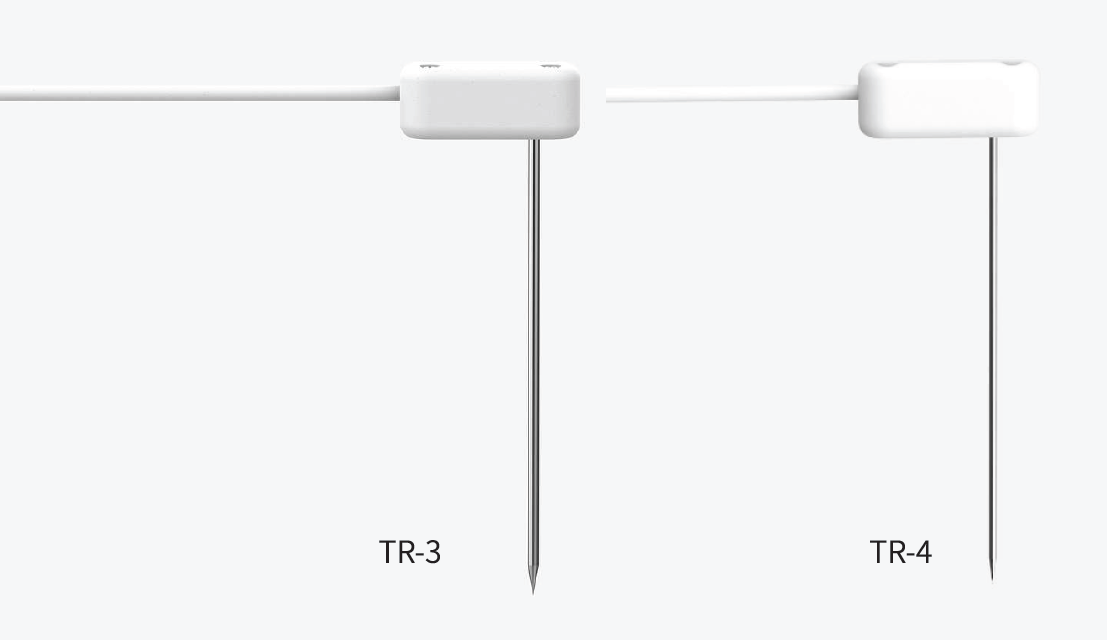

TR-1
\
5min热阻率R:25~1000 ℃·cm /W——不锈钢,长10cm,直径2.4 mm0.8 m
导热率K:0.1~4.0 W/(m•K)±0.02 @ 0.1~0.2 W/(m•K)
±10% @ 0.2~4 W/(m•K)
SH-1
\
2min-热阻率R:50~5000℃·cm/W——不锈钢,长30 mm,直径1.30 mm,2针间距6mm0.8m
导热率K:0.02~2.00 W/(m•K)±0.01@0.02~0.2 W/(m•K)
±10% @ 0.2~2 W/(m•K)
比热C:0.5~4 MJ/(m3·K)±10% @ K>0.1 W/(m•K)
热扩散D:0.1~1 mm2/s±10% @ K>0.1 W/(m•K)
RK-1
\
10 min热阻率17 ~ 1000 ℃•cm/W——直径3.9 mm × 6cm0.8 m
导热率0.10 ~6 W/(m•K)±10% @ 0.2 - 6 W/(m•K)
±0.02W/(m•K) @ 0.1~0.2 W/(m•K)


KD2 Pro传感器适用范围

样品材质TR-1RK-1KS-1SH-1
低粘度液体(如:水)NoNoBest1No
高粘度液体(如:甘油、油)OkNoBestNo
隔热材料NoNoBest5No
湿润土壤BestOkNoOk
干燥土壤、粉末、颗粒状材质Best2OkNoOk
混凝土Best3Best3NoOk4
岩石Best3Best3NoOk4
其他类固体Best3OkNoOk
溶积比热NoNoNoBest
热扩散系数NoNoNoBest
对于低粘度液体,应将读取时间设置为最低,不超过1分钟,以免引起自由对流
2 对于干燥的颗粒状材质,接触热阻差异显著,尽可能延长读取时间,10分钟以上将最大可能提高结果的准确度。
3 应对于固体材料钻导入孔,并且接触热阻的差异显著,使用导热硅脂并延长读取时间至10分钟以上将最大可能提高结果的准确度。
4 尽管使用SH-1传感器测量岩石和凝固的水泥可获得准确的测量结果,但是,在坚硬的材质上钻出细小且平行的两个孔来适应SH-1的探针需要相当高的技术水平。
5 使用KS-1探针的默认模式(低耗电,1分钟读数)。针对隔热材料测量,其它探针的加热温度过高。






KD2 Pro是Decagon公司新研制的高端热特性分析仪。KD2 Pro 使用3种热特性传感器,测量热扩散率、比热、导热率和热阻率,用户可以选择自动模式以直接显示读数,或手动模式获取每个读数的原始数值,并利用电子数据表程序进行深层分析。
应用领域
 能量平衡中土壤热通量研究
 埋藏电缆的热耗散研究
  地热设计
 火灾土地的土壤热流量研究
 有关物质水分和密度的热特性研究
